LC（XK）系列 橢圓齒輪流量計
● 概述
LC系列橢圓齒輪流量計是直讀累積式儀表，是計量流經管道內液休流量總和的容積式流量計。它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。儀表裝有現場指針顯示、字輪索計計數裝置，可以直接顯示流經管道內的液體累積流量。
特別適用于成品油品介質的計量。廣泛用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
● 工作原理

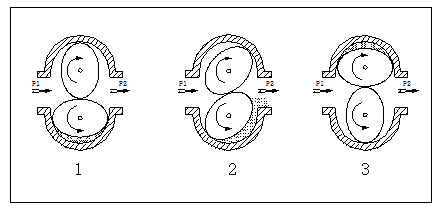

橢圓齒輪流量計山流量傳感器和計數機構組成。傳感器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。傳感器橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計，與本公司電顯示儀表配套，可以實現遠傳(定量、累積、瞬時等功能）自動控制。
● 特點
1、精確度高，受液體黏度影響較小
2．具有瞬時流量、累計流量現場顯示和遠傳功能（脈沖信號輸出、(4-20)mA輸出)
3、表前不需要安裝直管段

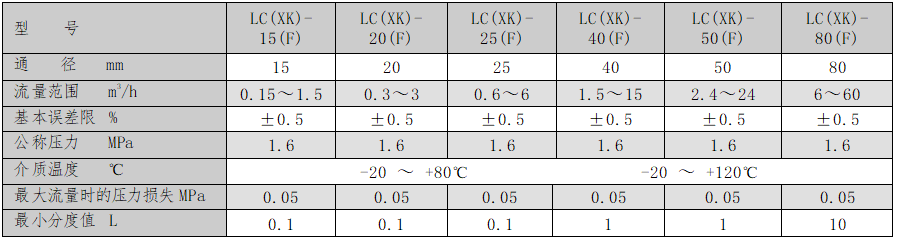

● 型號規格及技術指標
注：（F）為防腐型，除表頭外均為不銹鋼材質，用于測量化工原料、食品等，但不耐酸、堿。
LC流量計具有脈沖或4～20mA輸出功能，型號分別為：LC-□F-P或LC-□F-I。
注：※流量計可水平安裝或垂直安裝，但橢圓齒輪輪軸應安裝成水平位置。
※流量計體材料有鑄鐵（普通型，主要用于油類介質測量），不銹鋼（防腐型）
※為防止被測介質中的雜物卡死流量計，必須在表前安裝過濾器配套使用，分網狀過濾器及磁過濾器。
